Fore Kazık mı Mini Kazık mı? Aralarındaki Farklar ve Hangi Durumda Hangisi Tercih Edilir?

Fore Kazık mı Mini Kazık mı? Aralarındaki Farklar ve Hangi Durumda Hangisi Tercih Edilir?

Fore kazık ve mini kazık, her ikisi de delgiyle imal edilen kazık sistemleri olmakla birlikte; imalat tekniği, çapları, kullanılan ekipman, yük aktarım mekanizmaları ve uygulanabilir oldukları saha koşulları bakımından önemli farklılıklara sahiptir.

Dolayısıyla doğru soru çoğu zaman “Fore kazık mı daha iyi, mini kazık mı?” değildir.

Doğru soru şudur: Projenin geoteknik, yapısal ve uygulama koşulları için hangi sistem daha uygundur?

Fore Kazık Nedir?

Fore kazık; zeminde projede belirlenen çap ve derinlikte delgi yapıldıktan sonra genellikle donatı kafesinin yerleştirilmesi ve beton dökülmesiyle oluşturulan yerinde dökme kazık sistemidir.

FHWA'nın drilled shaft tanımında da sistem; gerekli derinliğe kadar mekanik veya darbeli yöntemlerle delgi yapılması, gerektiğinde kuyu stabilitesinin muhafaza borusu veya sondaj sıvısıyla sağlanması, donatı kafesinin yerleştirilmesi ve kuyunun betonla doldurulması esasına dayanır.

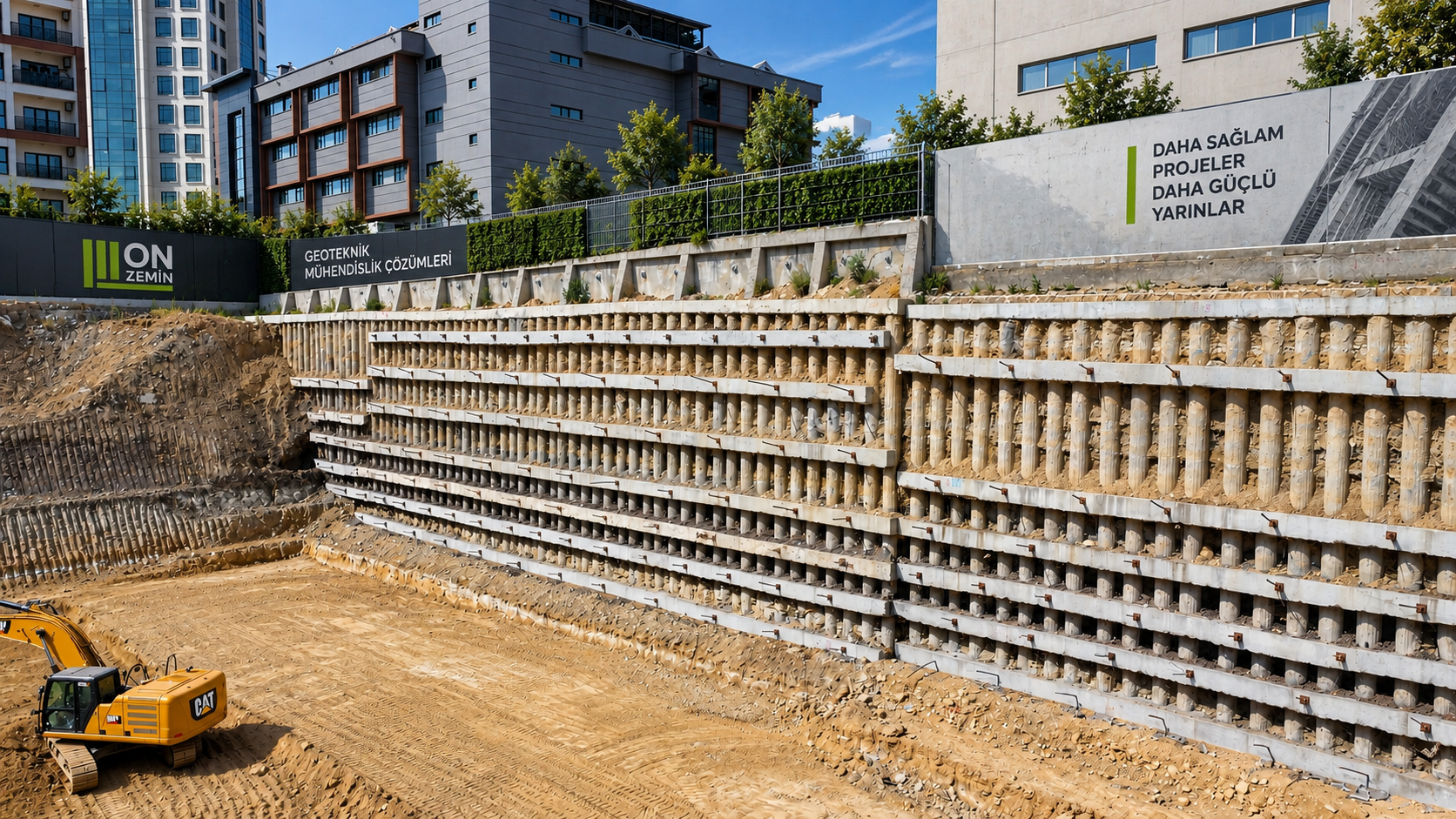

Fore kazıklar farklı projelerde farklı amaçlarla kullanılabilir. On Zemin'in faaliyet alanı açısından önemli uygulamalardan biri, özellikle derin kazılarda iksa elemanı olarak fore kazık kullanılmasıdır.

Bu durumda kazıklar, projede belirlenen aks aralıkları ve geometrik düzen içerisinde imal edilerek kazı çevresinde düşey iksa elemanlarını oluşturabilir. Kazı derinliği ve proje gereksinimlerine bağlı olarak sistem; kuşak kirişi, ankraj veya farklı destek elemanlarıyla birlikte çalışabilir.

Ancak burada önemli bir ayrım vardır:

Her derin kazıda fore kazık kullanılması gerekmez.

İksa sistemi; kazı derinliği, zemin ve kaya koşulları, yeraltı suyu, komşu yapıların konumu, izin verilebilir deformasyonlar, parsel sınırları, mimari proje kısıtlamaları ve uygulanabilirlik dikkate alınarak belirlenmelidir.

Mini Kazık Nedir?

Mini kazıklar küçük çaplı, delgi yöntemiyle imal edilen, çelik elemanla donatılan ve genellikle çimento şerbeti veya çimentolu harç kullanılarak betonlaması yapılan kazıklardır.

Çapı tipik olarak 300 mm (12 inç) veya daha küçüktür.

Mini kazıklarda yük aktarımında önemli mekanizmalardan biri, enjeksiyon gövdesi ile çevresindeki zemin veya kaya arasında oluşan aderanstır. Sistemin tasarımı ve imalat yöntemi; zemin/kaya koşulları, kullanılan çelik eleman, delgi yöntemi, enjeksiyon yöntemi ve gerekli kapasiteye göre değişebilir.

Mini kazıkların en önemli uygulama avantajlarından biri ise kompakt ekipmanlarla imal edilebilmeleridir.

Bu özellik özellikle erişimin veya çalışma yüksekliğinin sınırlı olduğu projelerde önemli hale gelir.

Fore Kazık ile Mini Kazık Arasındaki Temel Farklar Nelerdir?

İki sistem arasındaki farkı yalnızca “büyük çap – küçük çap” şeklinde açıklamak doğru değildir. Asıl farklar imalat yöntemi, ekipman, yük aktarımı, saha gereksinimleri ve kullanım amaçlarında ortaya çıkar.

1. Kazık çapı

En belirgin farklılıklardan biri geometridir.

Fore kazıklar genel olarak mini kazıklardan daha büyük çaplarda uygulanabilir. Mini kazıklar ise adından da anlaşılacağı üzere daha küçük çaplı elemanlardır. TS 3168 numaralı ve “Delme (Fore) Kazıklar” adlı standartta 300 mm ve üstü çaplı kazıklar fore kazık, 300 mm’den daha dar çaplı kazıklar mini kazık olarak verilmektedir.

Ancak yalnızca çap üzerinden sistem seçmek doğru değildir. Çünkü çap, kazığın performansını etkileyen parametrelerden yalnızca biridir.

2. Kullanılan ekipman

Fore kazık imalatlarında çoğunlukla daha büyük delgi makineleri, servis ekipmanları, donatı kafeslerinin taşınması ve yerleştirilmesi için gerekli kaldırma ekipmanları ve beton döküm organizasyonu gerekir.

Bu nedenle şantiye içerisinde yeterli çalışma ve manevra alanının bulunması önemlidir.

Mini kazık sistemlerinin en önemli avantajlarından biri ise daha küçük ve kompakt delgi makineleriyle uygulanabilmeleridir.

Bu özellik sistem seçimini doğrudan etkileyebilir.

3. İmalat yöntemi

Fore kazık imalatında temel süreç genel olarak:

delgi → gerekli kuyu stabilitesinin sağlanması → donatı kafesinin yerleştirilmesi → betonlama

şeklinde ilerler.

Mini kazık imalatında ise sistem tipine bağlı olarak süreç:

delgi → muhafaza/çelik donatı yerleştirilmesi → enjeksiyon → gerekli durumlarda basınçlı veya kademeli enjeksiyon

şeklinde gerçekleştirilebilir.

Mini kazıklarda farklı enjeksiyon yöntemleri kullanılabildiği için sistemin zeminle oluşturduğu aderans da tasarımın önemli bir parçasıdır.

Bu nedenle iki sistem yalnızca farklı çaplarda açılmış delikler olarak değerlendirilmemelidir.



4. Çalışma alanı ihtiyacı

Sistem seçiminde çoğu zaman gözden kaçırılan fakat sahada son derece önemli olan kriterlerden biri uygulanabilirliktir.

Proje teorik olarak bir sistemi destekleyebilir; ancak seçilen sistemin sahada gerçekten uygulanabilir olması gerekir.

Örneğin:

• Parsel girişinin dar olması,
• Şantiye içerisinde makine manevra alanının yetersiz olması,
• Mevcut yapıların çalışmayı sınırlandırması,
• Kat altında veya kapalı hacimde çalışılması,
• Çalışma yüksekliğinin sınırlı olması,
• Büyük ekipmanların sahaya erişememesi

gibi koşullar ekipman seçimini doğrudan etkileyebilir.

Bu tür kısıtlamalar mini kazığı fore kazığa göre önemli ölçüde öne çıkarmaktadır.

Fore Kazık Hangi Durumlarda Tercih Edilebilir?

Fore kazık, özellikle geniş çaplı delgi ekipmanlarının çalışabildiği ve proje gereksinimlerinin bu sisteme uygun olduğu sahalarda etkili bir çözüm olabilir.

On Zemin'in uygulama alanları açısından değerlendirildiğinde fore kazıklar özellikle derin kazı iksa sistemlerinin düşey taşıyıcı elemanlarının oluşturulmasında kullanılabilir.

Fore kazığın tercih edilebileceği durumlar arasında;

derin kazılar, geniş çalışma alanına sahip projeler, çevre yapıların korunmasının kritik olduğu şehir içi uygulamalar ve projede fore kazıklı iksa sisteminin teknik açıdan uygun bulunduğu şartlar yer alabilir.

Bununla birlikte, fore kazığın uygulanabilir olması onun otomatik olarak en doğru sistem olduğu anlamına gelmez.

Örneğin parsel sınırları, ankraj kullanımına ilişkin kısıtlamalar, yeraltı suyu, deformasyon kriterleri veya mimari proje geometrisi farklı bir iksa sistemini daha uygun hale getirebilir.

Bu nedenle fore kazık seçimi tek başına kazı derinliğine bağlanmamalıdır.

Mini Kazık Hangi Durumlarda Tercih Edilebilir?

Mini kazıkların öne çıktığı koşulların başında erişim ve çalışma alanı kısıtlamaları gelir.

Özellikle büyük fore kazık makinelerinin çalışmasının mümkün olmadığı sahalarda kompakt ekipman kullanımı önemli bir avantaj sağlayabilir.

Mini kazıklar;

dar çalışma alanlarında, sınırlı makine erişiminin bulunduğu projelerde, düşük çalışma yüksekliğine sahip bölgelerde, mevcut yapıların güçlendirilmesine yönelik uygulamalarda ve özel geoteknik koşullarda değerlendirilebilir.

Mini kazıklar, temel destek uygulamalarının yanı sıra şev ve kazı stabilizasyonunda da kullanılır.

Özellikle bodrum kat yüksekliğinin 4 m veya daha küçük olduğu mevcut yapıların bulunduğu projelerde mini kazık, önemli bir uygulama avantajı sağlar.

Mini kazık, sadece “fore kazığın küçüğü” değildir, farklı saha problemlerine cevap verebilen ayrı bir geoteknik sistemdir.

Çalışma Yüksekliği Sınırlıysa Hangi Sistem Kullanılır?

Özellikle mevcut yapıların içerisinde veya altında gerçekleştirilen uygulamalarda çalışma yüksekliği kritik bir parametre haline gelebilir.

Standart büyük fore kazık makinelerinin mast yüksekliği nedeniyle bazı alanlarda çalışması fiziksel olarak mümkün olmayabilir.

Mini kazık makinelerinin daha kompakt modellerinin bulunması bu noktada önemli bir avantajdır

Dolayısıyla bodrum katları, mevcut yapılar veya yüksekliğin kısıtlandığı özel çalışma bölgelerinde mini kazık seçenekleri değerlendirilebilir.

Hangisinin Taşıma Kapasitesi Daha Yüksektir?

Bu soruya yalnızca “fore kazık” veya “mini kazık” şeklinde cevap vermek mühendislik açısından eksik olur.

Bir kazığın kapasitesi;

• Kazık çapı ve boyu,
• Zemin ve kaya özellikleri,
• Kazığın yük aktarım mekanizması,
• Malzeme özellikleri,
• Donatı sistemi,
• Enjeksiyon özellikleri,
• Uç ve çevre direnci,
• İmalat kalitesi,
• Kazıklar arası etkileşim,
• Tasarım yükleri

gibi birçok parametreye bağlıdır.

Büyük çaplı (fore) kazıklar yüksek eksenel basınç ve yatay yük taleplerinde yaygın olarak kullanılabilirken, micropile sistemleri küçük çaplarına rağmen çelik donatı ve grout-zemin/kaya aderansı üzerinden önemli eksenel yükleri aktarabilecek şekilde tasarlanabilir.

Bu nedenle sistemleri yalnızca nominal taşıma kapasitesi üzerinden karşılaştırmak yerine projenin gerektirdiği performansın hangi sistemle güvenli ve uygulanabilir biçimde sağlanabileceği değerlendirilmelidir.

Zemin Koşulları Seçimi Nasıl Etkiler?

Fore kazık veya mini kazık seçiminden önce sağlıklı bir geoteknik veri raporuna ihtiyaç vardır.

Zemin tabakalarının kalınlığı, dayanım ve deformasyon özellikleri, kaya derinliği ve niteliği, yeraltı suyu koşulları ve sondajlardan elde edilen diğer veriler tasarımın girdilerini oluşturur.

Dolayısıyla sadece zeminin kayma mukavemeti ve elastoplastik özelliklerine göre fore kazık veya mini kazık tercihi yapmaktan öte, delgi yöntemi, sağlam kayanın yüzeyden uzaklığı gibi zemin profiline ait faktörler de sistem seçiminde etkendir.

Şehir İçindeki Projelerde Hangisi Daha Avantajlıdır?

Şehir içindeki projelerde kazık sisteminin teknik performansı kadar şantiye lojistiği ve çevresel koşullar da önem kazanır.

Yakın komşu yapılar, dar yollar, ekipman giriş-çıkışı, çalışma saatleri, saha içi depolama alanları ve makine manevra olanakları imalat yöntemini etkileyebilir.

Bu nedenle yoğun kent dokusunda bazen mini kazık önemli bir avantaj sağlayabilirken, yeterli çalışma alanının bulunduğu başka bir projede fore kazık daha uygulanabilir olabilir.

On Zemin'in faaliyet gösterdiği derin kazı projelerinde bu değerlendirme yalnızca kazık tipini değil, iksa sisteminin tamamını kapsar.

Fore Kazık mı Mini Kazık mı Daha Ekonomiktir?

Bu sorunun da tek bir cevabı yoktur.

Bir sistemin birim metre maliyetinin düşük olması, toplam proje maliyetinin de düşük olacağı anlamına gelmez.

Gerçek maliyet değerlendirmesinde;

mobilizasyon, makine kapasitesi, toplam kazık miktarı, kazık boyları, çaplar, donatı miktarı, beton veya grout tüketimi, delgi koşulları, saha erişimi, çalışma süresi, lojistik ve yardımcı imalatlar

birlikte değerlendirilmelidir.

Örneğin büyük ekipmanların rahatlıkla çalışabildiği ve yüksek imalat miktarının bulunduğu bir projede fore kazık avantajlı olabilirken, büyük ekipmanın erişemediği bir alanda sistemi uygulayabilmek için yapılacak ilave çalışmalar ekonomik dengeyi tamamen değiştirebilir.

Benzer şekilde mini kazıkların küçük çaplı olması da otomatik olarak daha düşük maliyet anlamına gelmez. Özel delgi teknikleri, yüksek dayanımlı çelik elemanlar, enjeksiyon işlemleri ve uzman ekip gereksinimi maliyeti etkileyebilir.

Bu nedenle karşılaştırma birim fiyat üzerinden değil, proje bütününde uygulanabilir çözüm üzerinden yapılmalıdır.

Fore Kazık Mini Kazığın Alternatifi midir?

Her zaman değil.

Bu, iki sistem hakkında yapılan en önemli yanlış genellemelerden biridir.

Fore kazık ile mini kazık bazı projelerde aynı probleme yönelik alternatif çözümler olarak değerlendirilebilir. Ancak bazı projelerde tamamen farklı görevler üstlenebilirler.

Örneğin bir sistem iksa elemanı olarak kullanılırken diğer sistem mevcut bir yapının güçlendirilmesi amacıyla gündeme gelebilir.

Bazı teknik kaynaklarda mini kazıkların mevcut fore kazık sistemlerinin güçlendirilmesi veya desteklenmesi amacıyla dahi kullanıldığından bahsedilmektedir.

Bu örnek bile iki sistemi yalnızca birbirinin büyük ve küçük versiyonu olarak değerlendirmenin neden yanlış olduğunu gösterir.

Sonuç: Doğru Kazık Sistemi Projeye Göre Belirlenmelidir

Fore kazık mı mini kazık mı?

Bu sorunun cevabı, sistemlerden birinin diğerinden genel olarak daha iyi olduğu değildir.

Fore kazık; büyük çaplı imalatın gerekli olduğu, ekipman erişiminin uygun olduğu ve proje koşullarının bu sisteme elverdiği uygulamalarda etkili bir çözüm olabilir.

Mini kazık ise özellikle dar alan, kısıtlı erişim ve düşük çalışma yüksekliği gibi uygulama koşullarında önemli avantajlar sağlayabilir. Aynı zamanda mevcut yapıların güçlendirilmesi ve özel geoteknik uygulamalarda farklı kullanım alanlarına sahiptir.

Ancak nihai sistem seçimi yalnızca kazık çapı, maliyet veya kazı derinliği gibi tek bir değişkene göre yapılmamalıdır.

Geoteknik veriler, proje gereksinimleri, saha geometrisi, mimari ve yapısal kısıtlamalar, ekipman erişimi, çevre yapılar, uygulanabilirlik ve imalat koşulları birlikte değerlendirilmelidir.

ON Zemin olarak projeleri tek bir standart çözüme yönlendirmek yerine; detaylı analiz, yetkin mühendislik ve yüksek kaliteli imalatlar yaklaşımıyla, proje koşullarına uygun ve uygulanabilir geoteknik çözümler geliştiriyoruz.
