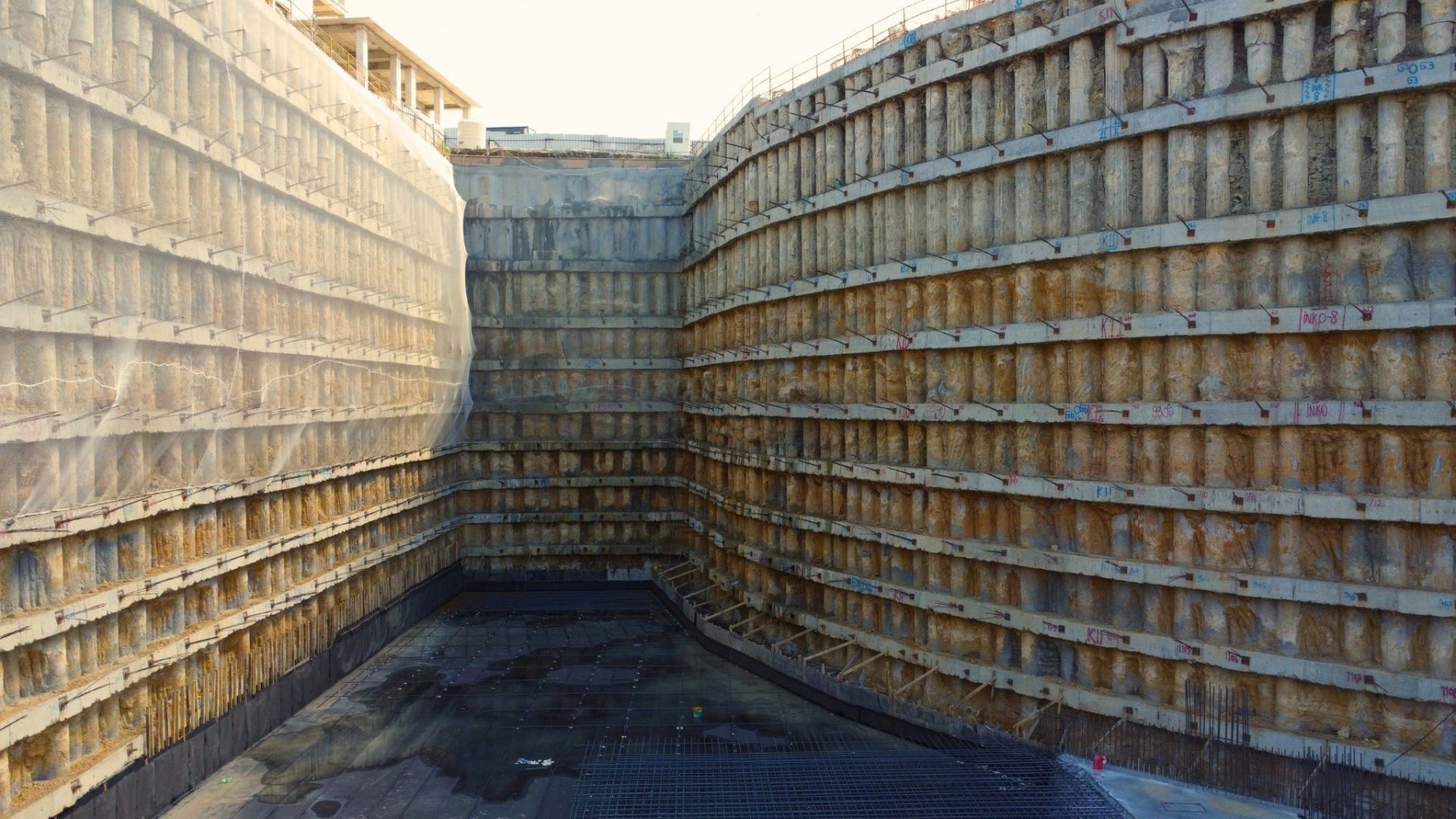

İksa Sistemi Nedir?

İksa Sistemi Nedir?

Derin Kazılarda İksa Sistemleri Neden Hayati Öneme Sahiptir?

Modern şehirleşmenin hızla arttığı günümüzde, yapı projeleri yalnızca yatay değil, dikey olarak da büyümektedir. Özellikle büyükşehirlerde arsa alanlarının sınırlı olması, çok katlı yapıların, alışveriş merkezlerinin, hastanelerin, metro istasyonlarının, otellerin ve yer altı otoparklarının yaygınlaşmasına neden olmuştur. Bu yapıların önemli bir bölümü, zemin altında birden fazla bodrum katına ihtiyaç duyduğu için derin kazı uygulamaları kaçınılmaz hale gelmektedir.

Ancak derin kazılar, yalnızca toprağın belirli bir derinliğe kadar kazılması anlamına gelmez. Her kazı, çevresindeki zeminin doğal dengesini değiştirir. Bu değişim; çevrede bulunan binaları, yolları, altyapı hatlarını ve hatta insan hayatını doğrudan etkileyebilecek ciddi riskler oluşturabilir.

İşte tam bu noktada iksa sistemleri, yapı güvenliğinin en kritik bileşenlerinden biri olarak devreye girer.

İksa sistemleri; kazı sırasında zeminin göçmesini önlemek, çevre yapıların güvenliğini sağlamak ve inşaat faaliyetlerinin kontrollü şekilde ilerlemesini mümkün kılmak amacıyla tasarlanan mühendislik çözümleridir. Doğru projelendirilmiş bir iksa sistemi yalnızca kazıyı desteklemekle kalmaz; aynı zamanda projenin ekonomik, güvenli ve sürdürülebilir şekilde tamamlanmasını da sağlar.

İksa Sistemi Nedir?

İksa sistemi, derin kazılar sırasında zeminin yatay hareketlerini sınırlandırmak amacıyla kullanılan geçici veya kalıcı taşıyıcı sistemlerin genel adıdır.

Kazı derinliği arttıkça zemin üzerindeki doğal denge bozulmaya başlar. Desteklenmeyen zemin, kendi ağırlığı ve dış yüklerin etkisiyle kazı boşluğuna doğru hareket eder. Bu hareketler ilk etapta küçük deformasyonlar şeklinde görülse de zamanla büyük göçmelere dönüşebilir.

Bu nedenle belirli derinliklerin üzerindeki kazılarda yalnızca kazı yapmak yeterli değildir; aynı zamanda zeminin mühendislik hesaplarına göre desteklenmesi gerekir.

İksa sistemleri;

• Kazı duvarlarını stabilize eder.
• Zemin kaymalarını önler.
• Komşu binaların oturmasını engeller.
• Yer altı altyapısını korur.
• İş güvenliğini artırır.
• İnşaat sürecini güvenli hale getirir.

Özellikle şehir merkezlerinde yapılan projelerde, birkaç santimetrelik zemin hareketi bile çevrede milyonlarca liralık hasara neden olabileceğinden, iksa projeleri geoteknik mühendisliğinin en hassas çalışma alanlarından biri olarak kabul edilir.

Derin Kazılarda En Büyük Riskler Nelerdir?

Birçok kişi için kazı işlemi yalnızca toprağın çıkarılmasından ibaret görünse de mühendislik açısından durum oldukça farklıdır.

Derin kazılarda karşılaşılan başlıca riskler şunlardır:

Zemin Göçmesi

Kazı yüzeyinin taşıma kapasitesini kaybetmesi sonucu oluşur.

Bu durum;

• İş makinelerinin zarar görmesine,
• Çalışanların hayatını kaybetmesine,
• Projenin durmasına,
• Çevredeki yapıların hasar almasına neden olabilir.

Özellikle gevşek kumlu zeminlerde göçme riski oldukça yüksektir.

Komşu Yapılarda Oturma

Kazı nedeniyle oluşan zemin hareketleri yalnızca kazı alanını etkilemez.

Yakındaki binalarda;

• Temel oturmaları,
• Kolon çatlakları,
• Duvar ayrılmaları,
• Kapı ve pencere sıkışmaları,
• Yapısal deformasyonlar

meydana gelebilir.

Yoğun yapılaşmanın bulunduğu şehir merkezlerinde bu risk, iksa tasarımını daha da kritik hale getirir.

Yer Altı Suyu Problemleri

Yer altı su seviyesinin yüksek olduğu bölgelerde kazılar çok daha karmaşık hale gelir.

Su basıncı;

• Kazı tabanında kabarmalara,
• Zeminin taşıma gücünün azalmasına,
• Şev kaymalarına,
• Ekipman kayıplarına

neden olabilir.

Bu nedenle birçok projede drenaj sistemleri ve su kontrol önlemleri, iksa sistemiyle birlikte planlanır.

Altyapı Hatlarının Zarar Görmesi

Kazı alanlarının yakınında;

• Doğalgaz hatları
• İçme suyu boruları
• Kanalizasyon sistemleri
• Elektrik kabloları
• Telekomünikasyon hatları

bulunabilir.

Zemin hareketleri bu altyapıları etkileyerek ciddi maddi zararların yanı sıra kamu güvenliği açısından da risk oluşturabilir.

Derin Kazılarda İksa Neden Zorunludur?

Birçok ülkede olduğu gibi Türkiye'de de belirli derinliklerin üzerindeki kazılar, mühendislik hesaplarıyla tasarlanmış destek sistemleri olmadan gerçekleştirilemez.

Bunun temel nedeni yalnızca çalışanların güvenliği değildir.

İksa sistemleri;

• İnsan hayatını korur.
• Çevre yapıların zarar görmesini önler.
• Hukuki sorumlulukları azaltır.
• Sigorta risklerini düşürür.
• İş programının aksamasını engeller.
• Proje maliyetlerinin kontrol altında tutulmasını sağlar.

Doğru tasarlanmış bir iksa sistemi, olası bir göçme sonucunda oluşabilecek milyonlarca liralık zararları önleyebilir. Bu nedenle iksa uygulamaları, bir maliyet kalemi olarak değil; projenin güvenliği ve sürekliliği için yapılan stratejik bir yatırım olarak değerlendirilmelidir.

İksa Sistemi Seçilirken Hangi Faktörler Dikkate Alınır?

Her proje için tek tip bir iksa çözümü bulunmaz. Uygulanacak sistem; zeminin özellikleri, kazı derinliği, çevresel koşullar ve yapının ihtiyaçları dikkate alınarak belirlenir.

Başlıca değerlendirme kriterleri şunlardır:

Zemin Özellikleri

Kil, kum, çakıl veya kaya gibi farklı zemin türleri, farklı davranış gösterir. Taşıma gücü, sıkılığı ve su geçirgenliği analiz edilmeden doğru sistem seçilemez.

Kazı Derinliği

Kazı derinliği arttıkça zemine etki eden yatay basınçlar büyür. Bu nedenle sığ kazılarda yeterli olabilecek çözümler, daha derin kazılarda yetersiz kalabilir.

Yer Altı Su Seviyesi

Yüksek yer altı suyu bulunan sahalarda yalnızca taşıyıcı sistem yeterli olmaz. Drenaj, su yalıtımı ve su kontrol çözümleri de projeye entegre edilmelidir.

Çevredeki Yapılar

Yoğun yapılaşmanın bulunduğu alanlarda zemin hareketlerinin minimum seviyede tutulması gerekir. Bu nedenle daha rijit ve kontrollü sistemler tercih edilir.

Yapının Kullanım Amacı

Metro istasyonları, hastaneler, yüksek katlı yapılar veya endüstriyel tesisler farklı yük ve güvenlik gereksinimlerine sahiptir. İksa sistemi de bu gereksinimlere uygun olarak tasarlanmalıdır.





Derin Kazılarda Kullanılan İksa Sistemleri

Her inşaat projesinin zemin yapısı, kazı derinliği, çevresel koşulları ve mühendislik gereksinimleri farklıdır. Bu nedenle tüm projelerde uygulanabilecek tek bir iksa sistemi bulunmaz. Geoteknik mühendisleri, saha araştırmaları ve zemin etüt raporlarından elde edilen verileri analiz ederek proje için en uygun sistemi belirler.

Aşağıda günümüzde en yaygın kullanılan iksa sistemlerini ve kullanım alanlarını detaylı olarak inceleyelim.

1. Fore Kazık İksa Sistemi

Fore kazık sistemi, derin kazılarda en sık tercih edilen iksa yöntemlerinden biridir. Özellikle şehir merkezlerinde, komşu yapıların bulunduğu alanlarda yüksek güvenlik sağlaması nedeniyle yaygın olarak kullanılır.

Bu sistemde belirli çaplarda sondaj kuyuları açılır ve içerisine donatı kafesi yerleştirilerek beton dökülür. Böylece zemin içerisinde yüksek dayanımlı betonarme kazıklar oluşturulur. Bu kazıklar, kazı duvarının yatay hareketlerini sınırlandırarak zeminin stabil kalmasını sağlar.

Fore Kazığın Avantajları

• Yüksek taşıma kapasitesine sahiptir.
• Derin kazılarda güvenli çözüm sunar.
• Komşu yapıların oturmasını minimize eder.
• Çeşitli zemin türlerinde uygulanabilir.
• Uzun ömürlüdür.
• Kalıcı yapı elemanı olarak da kullanılabilir.

Dezavantajları

• Uygulama maliyeti diğer sistemlere göre daha yüksektir.
• Özel ekipman ve deneyimli personel gerektirir.
• Üretim süresi bazı alternatif sistemlere göre daha uzundur.

Kullanım Alanları

Fore kazık sistemleri özellikle;

• Yüksek katlı binalar
• Alışveriş merkezleri
• Hastaneler
• Oteller
• Plaza projeleri
• Metro istasyonları
• Havalimanı yapıları

gibi büyük ölçekli projelerde tercih edilir.

2. Diyafram Duvar Sistemi

Diyafram duvar, en rijit ve en güvenli iksa sistemlerinden biridir. Özellikle çok derin kazılarda ve yer altı su seviyesinin yüksek olduğu bölgelerde tercih edilir.

Bu yöntemde özel kazıcı ekipmanlarla dar ve derin paneller açılır. Açılan paneller bentonit çamuru ile desteklenir ve ardından donatı kafesi yerleştirilerek beton dökülür.

Sonuçta oluşan betonarme perde, hem kazıyı destekler hem de su geçişini büyük ölçüde engeller.

Avantajları

• Çok derin kazılar için uygundur.
• Yer altı suyuna karşı yüksek performans sağlar.
• Çevre yapılarda deformasyonu minimum seviyeye indirir.
• Kalıcı bodrum perdeleri olarak kullanılabilir.
• Yüksek rijitliğe sahiptir.

Dezavantajları

• İlk yatırım maliyeti yüksektir.
• Uygulama ekipmanları oldukça özeldir.
• Planlama süreci diğer sistemlere göre daha uzundur.

Kullanım Alanları

• Metro projeleri
• Tüneller
• Yer altı otoparkları
• Finans merkezleri
• Çok katlı bodrum yapıları

3. Ankrajlı İksa Sistemi

Ankrajlı iksa sistemi, tek başına bir iksa yöntemi değildir. Genellikle fore kazık veya diyafram duvar sistemlerinin dayanımını artırmak amacıyla kullanılır.

Ankrajlar, kazı duvarının arkasındaki sağlam zemine veya kaya tabakasına yerleştirilen yüksek dayanımlı çelik tendonlardan oluşur.

Bu tendonlar gerilerek kazı duvarına yatay destek sağlar.

Avantajları

• Kazı duvarındaki yatay deplasmanları azaltır.
• Daha ekonomik kesit tasarımına imkan verir.
• Derin kazılarda güvenliği artırır.
• Büyük açıklıklarda etkili çözüm sunar.

Dezavantajları

• Komşu parsellere taşan ankrajlar hukuki izin gerektirebilir.
• Kaya bulunmayan bazı zeminlerde verimi azalabilir.
• Periyodik germe kontrolleri gerekir.

Nerelerde Kullanılır?

• Derin temel kazıları
• Yol projeleri
• İstinat yapıları
• Metro istasyonları
• Büyük bodrum kazıları

4. Zemin Çivisi (Soil Nailing)

Zemin çivisi yöntemi özellikle eğimli arazilerde ve şev stabilitesinin sağlanmasında tercih edilir.

Bu yöntemde zemin içerisine belirli açılarla çelik çubuklar yerleştirilir.

Çubuklar grout enjeksiyonu ile sabitlenir ve ardından yüzey püskürtme beton ile kaplanır.

Böylece zemin kütlesi tek parça halinde çalışmaya başlar.

Avantajları

• Ekonomiktir.
• Hızlı uygulanabilir.
• Hafif ekipmanlarla çalışılabilir.
• Dar alanlarda uygulanabilir.



Dezavantajları

• Çok gevşek zeminlerde uygun değildir.
• Yer altı suyunun yoğun olduğu alanlarda performansı düşebilir.
• Çok derin kazılarda tek başına yeterli olmayabilir.

5. Berlin Duvarı Tipi İksa

Berlin duvarı tipi iksa sistemi, çelik profiller ve ahşap ya da prefabrik paneller kullanılarak oluşturulan geçici destek sistemidir.

Eskiden oldukça yaygın kullanılan bu yöntem günümüzde daha çok küçük ve orta ölçekli projelerde uygulanmaktadır.

Avantajları

• Hızlı kurulur.
• Düşük maliyetlidir.
• Geçici projelerde ekonomik çözümdür.

Dezavantajları

• Büyük derinliklerde uygun değildir.
• Yer altı suyuna karşı dayanımı düşüktür.
• Şehir merkezindeki hassas yapılarda tercih edilmez.

Hangi İksa Sistemi Daha Güvenlidir?

Bu sorunun tek bir cevabı yoktur.

Çünkü en güvenli sistem, projenin ihtiyaçlarına en uygun şekilde tasarlanmış sistemdir.

Örneğin;

• 4 metre derinliğinde bir kazı için diyafram duvar kullanmak gereksiz maliyet oluşturabilir.
• Buna karşılık 18 metre derinliğinde, çevresi tarihi yapılarla çevrili bir projede Berlin tipi iksa ciddi riskler doğurabilir.





Dolayısıyla doğru sistem seçimi yalnızca maliyet üzerinden değil;

• Zemin özellikleri
• Yapı yükleri
• Çevresel riskler
• Yer altı su seviyesi
• Deprem etkileri
• Kazı derinliği
• Komşu yapıların durumu

gibi birçok parametre birlikte değerlendirilerek yapılmalıdır.

İksa Tasarımında Geoteknik Analizlerin Önemi

Başarılı bir iksa uygulamasının temelinde doğru geoteknik analizler yer alır. Zemin etüt çalışmaları kapsamında elde edilen veriler; zemin tabakalarının özelliklerini, yer altı su seviyesini, taşıma gücünü ve olası deformasyon davranışını ortaya koyar. Bu bilgiler ışığında yapılan mühendislik hesapları sayesinde iksa sistemi hem güvenli hem de ekonomik şekilde projelendirilir.

Modern geoteknik tasarımda sonlu elemanlar yöntemi (Finite Element Method - FEM) gibi gelişmiş analiz teknikleri de kullanılmaktadır. Bu analizler sayesinde kazı süresince oluşabilecek yatay deplasmanlar, oturmalar ve gerilme dağılımları önceden tahmin edilerek gerekli önlemler alınabilir.

Uygulama Sürecinde Kalite Kontrol ve İzleme

İyi tasarlanmış bir iksa sistemi, doğru uygulanmadığı takdirde beklenen performansı göstermeyebilir. Bu nedenle uygulama sırasında kalite kontrol süreçleri büyük önem taşır.

Projelerde yaygın olarak kullanılan izleme yöntemleri şunlardır:

• İnklinometre ile yatay hareketlerin ölçülmesi
• Topografik deformasyon takibi
• Oturma plakaları ile zemin hareketlerinin izlenmesi
• Ankraj yük testleri
• Beton ve donatı kalite kontrolleri
• Yer altı su seviyesi gözlemleri

Bu ölçümler sayesinde olası riskler henüz büyümeden tespit edilir ve gerekli müdahaleler zamanında yapılabilir.

Derin Kazılarda En Sık Yapılan Hatalar

İksa sistemleri, yalnızca doğru tasarlanmakla değil, doğru uygulanmakla da güvenli sonuç verir. Sahada yapılan küçük bir hata bile hem insan hayatını hem de çevredeki yapıları tehlikeye atabilir. Bu nedenle planlama, projelendirme ve uygulama süreçlerinin tamamı deneyimli geoteknik mühendisleri tarafından yürütülmelidir.

En sık karşılaşılan hatalar şunlardır:

1. Yetersiz Zemin Etüdü

Zemin etüdü, tüm geoteknik tasarımın temelidir. Sondaj sayısının yetersiz olması, laboratuvar deneylerinin eksik yapılması veya yer altı su seviyesinin doğru belirlenememesi, iksa sisteminin yanlış tasarlanmasına neden olabilir.

Olası sonuçlar:

• Beklenmeyen zemin hareketleri
• Şev göçmeleri
• Komşu yapılarda oturmalar
• İlave maliyetler ve iş programında gecikmeler

2. Yanlış İksa Sistemi Seçimi

Her proje için aynı iksa çözümünü uygulamak doğru değildir. Kazı derinliği, zemin sınıfı, çevredeki yapılar ve hidrojeolojik koşullar birlikte değerlendirilmeden yapılan seçimler ciddi risk oluşturabilir.

Örneğin;

• Kumlu zeminlerde yalnızca basit bir destek sistemi yeterli olmayabilir.
• Yüksek yer altı su seviyesine sahip sahalarda su kontrolü planlanmadan yapılan kazılar, taban kabarması ve stabilite kaybına yol açabilir.

3. Yer Altı Suyunun Göz Ardı Edilmesi

Yer altı suyu, derin kazılarda en kritik unsurlardan biridir. Su basıncının doğru hesaplanmaması;

• Kazı tabanının yükselmesine,
• Zemin dayanımının azalmasına,
• İksa elemanlarına beklenenden fazla yük gelmesine neden olabilir.

Bu nedenle gerektiğinde drenaj sistemleri, kuyu drenajları veya wellpoint uygulamaları projeye dahil edilmelidir.

4. Yetersiz Kalite Kontrol

Projelendirme kadar uygulama kalitesi de önemlidir. Donatı yerleşimi, beton kalitesi, ankraj germe kuvvetleri ve imalat toleransları düzenli olarak kontrol edilmelidir.

Eksik kalite kontrol;

• Taşıma kapasitesinin düşmesine,
• Beklenmeyen deformasyonlara,
• Uzun vadeli güvenlik problemlerine neden olabilir.

5. Sahadaki Deformasyonların Takip Edilmemesi

Derin kazılar dinamik süreçlerdir. Kazı ilerledikçe zemin davranışı değişebilir. Bu nedenle uygulama sırasında yapılan ölçümler, tasarımın doğruluğunu doğrulamak açısından büyük önem taşır.

İnklinometre, oturma noktaları ve topoğrafik ölçümler sayesinde olası riskler erken aşamada tespit edilerek gerekli müdahaleler yapılabilir.

Türkiye'de İksa Sistemleri ve İlgili Mevzuat

Türkiye, aktif deprem kuşağında yer alan bir ülkedir. Bu nedenle geoteknik projelendirme yalnızca kazı güvenliğini değil, deprem etkilerini de dikkate almak zorundadır.

İksa projeleri hazırlanırken başlıca şu düzenlemeler esas alınır:

• Türkiye Bina Deprem Yönetmeliği (TBDY 2018)
• TS EN 1997 – Eurocode 7 (Geoteknik Tasarım)
• TS EN 1536 (Fore Kazık Uygulamaları)
• TS EN 1538 (Diyafram Duvarlar)
• İş Sağlığı ve Güvenliği Mevzuatı
• İlgili belediye ve idarelerin teknik şartnameleri

Bu standartlara uygun şekilde hazırlanan projeler, hem güvenlik hem de yasal uygunluk açısından önemli avantaj sağlar.

Neden Profesyonel Geoteknik Destek Alınmalıdır?

Derin kazılar, yalnızca hafriyat işi değildir; ileri düzey mühendislik bilgisi gerektiren uygulamalardır. Her zemin farklı davranış gösterir ve standart çözümler her zaman güvenli sonuç vermez.

Deneyimli bir geoteknik ekip tarafından yürütülen süreçler sayesinde:

• Zemin koşulları doğru analiz edilir.
• Uygun iksa sistemi belirlenir.
• Gereksiz maliyetlerin önüne geçilir.
• Proje süreci güvenli şekilde yönetilir.
• Çevre yapılara gelebilecek zararlar minimize edilir.
• Uzun vadede bakım ve onarım maliyetleri azaltılır.

Başarılı bir iksa tasarımı, yalnızca kazı sürecini değil, yapının tüm yaşam döngüsünü olumlu yönde etkiler.

Sık Sorulan Sorular (FAQ)

İksa sistemi hangi derinlikten sonra zorunludur?

Sabit bir derinlik sınırı bulunmamakla birlikte, kazının derinliği, zemin özellikleri, yer altı su seviyesi ve çevresel koşullar dikkate alınarak mühendislik değerlendirmesi yapılmalıdır. Özellikle şehir merkezlerinde daha sığ kazılarda dahi iksa sistemine ihtiyaç duyulabilir.

En güvenli iksa sistemi hangisidir?

Tek bir "en güvenli" sistem yoktur. En güvenli çözüm, zemin etüdü sonuçlarına ve proje koşullarına göre doğru projelendirilmiş sistemdir. Fore kazık, diyafram duvar, ankrajlı sistemler veya zemin çivisi gibi farklı çözümler, uygun koşullarda yüksek güvenlik sağlar.

Fore kazık ile diyafram duvar arasındaki fark nedir?

Fore kazık sistemi, birbirine yakın betonarme kazıklardan oluşur. Diyafram duvar ise kesintisiz betonarme perde yapısıyla daha yüksek rijitlik ve su geçirimsizliği sunar. Özellikle çok derin kazılarda diyafram duvar tercih edilir.

Yer altı suyu iksa tasarımını nasıl etkiler?

Yer altı suyu, kazı duvarlarına ek hidrostatik basınç uygular ve zeminin dayanımını azaltabilir. Bu nedenle su seviyesi yüksek alanlarda drenaj ve su kontrol sistemleri tasarımın ayrılmaz bir parçasıdır.

İksa sistemi kalıcı olarak kullanılabilir mi?

Evet. Bazı projelerde diyafram duvarlar veya fore kazık perdeler, kazı tamamlandıktan sonra yapının kalıcı bodrum perdeleri veya taşıyıcı sistemi olarak kullanılabilir.

Sonuç

Derin kazılar, modern yapılaşmanın vazgeçilmez bir parçasıdır. Ancak bu süreçte ortaya çıkan geoteknik riskler, yalnızca doğru tasarlanmış ve doğru uygulanmış iksa sistemleriyle kontrol altına alınabilir.

Fore kazık, diyafram duvar, ankrajlı sistemler, zemin çivisi ve diğer iksa yöntemleri; doğru mühendislik yaklaşımıyla uygulandığında hem çalışan güvenliğini hem de çevredeki yapıların korunmasını sağlar. Bunun yanında proje süresinin kontrol altında tutulmasına, maliyetlerin optimize edilmesine ve uzun vadeli yapı performansının artırılmasına katkıda bulunur.

Her proje kendine özgü zemin koşullarına sahip olduğundan, standart çözümler yerine detaylı zemin etüdüne dayanan mühendislik hesapları ve deneyimli uygulama ekipleriyle çalışmak büyük önem taşır. Güvenli bir yapılaşmanın ilk adımı, doğru geoteknik planlama ve doğru iksa sisteminin seçimidir.
